Theorie

Inductie

Inductie is het natuurkundige verschijnsel waarbij een veranderend magnetisch veld een elektrische spanning in een geleider opwekt.
Contact opnemen
Definitie

Uitleg en Betekenis

Wat is inductie?

Rond een stroomvoerende geleider ontstaat een magnetisch veld. Wanneer de stroom verandert, verandert ook dit magnetische veld. Bevindt zich binnen dit veld een elektrisch geleidend materiaal, dan wordt daarin een elektrische spanning opgewekt.
Is de elektrische kring gesloten, dan gaat er een stroom lopen. De richting van deze geïnduceerde stroom is volgens de wet van Lenz zo dat het bijbehorende magnetische veld de oorspronkelijke verandering tegenwerkt.

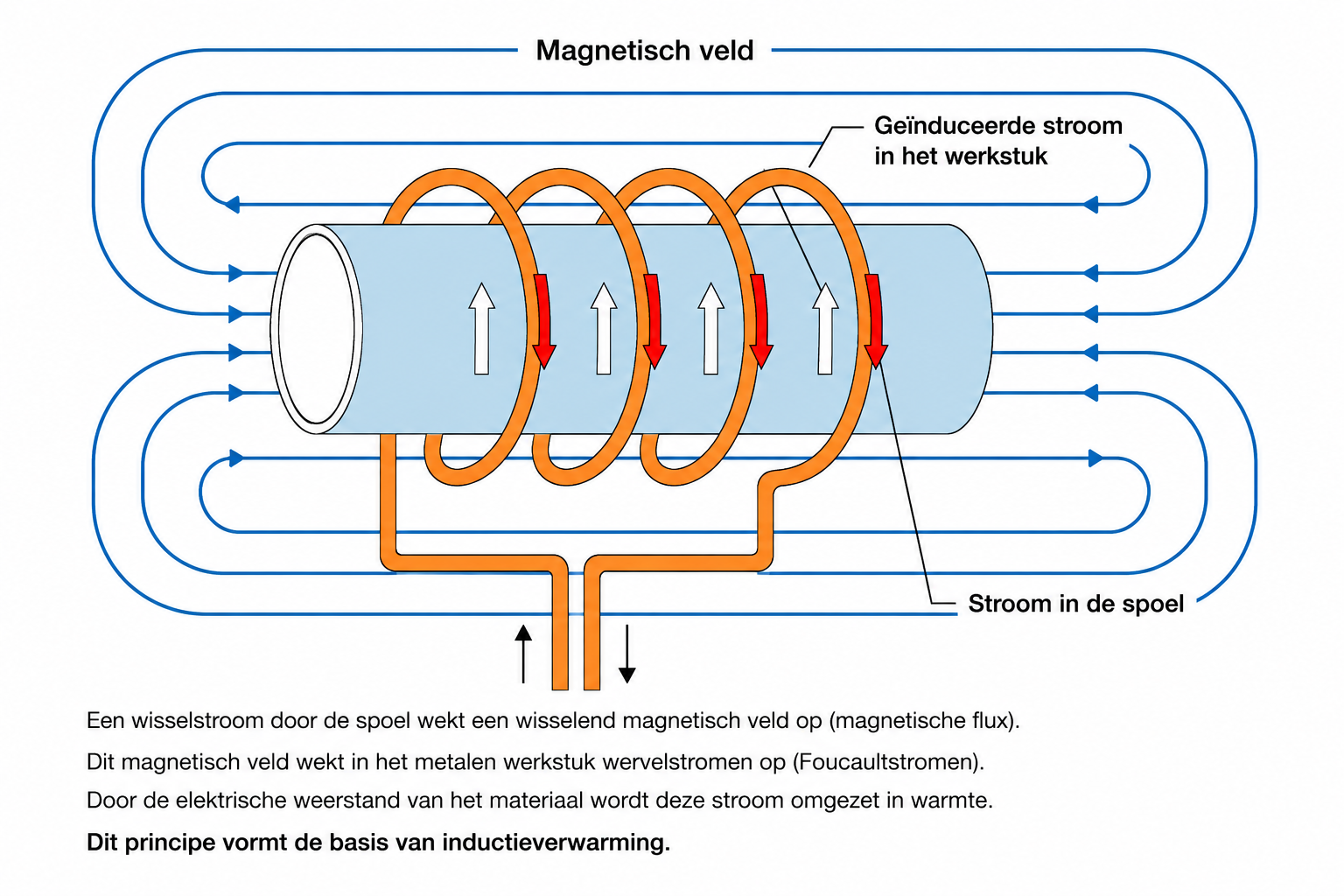

Principe van inductieverwarming inductie wisselend magnetisch veld en wisselstroom
Principe van inductieverwarming: een wisselend magnetisch veld wekt stroom op in het werkstuk.
Inductie Uitgelegd
Formule voor zelf inductie met wisselstroom

Zelfinductie

Inductie kan ook in de stroomvoerende geleider zelf optreden. Een veranderende stroom veroorzaakt een veranderend magnetisch veld, waardoor in dezelfde geleider een spanning ontstaat die de stroomverandering tegenwerkt. Dit verschijnsel heet zelfinductie.
Een spoel versterkt dit effect doordat dezelfde stroom door meerdere windingen loopt. De zelfinductie wordt aangeduid met L en uitgedrukt in henry.
Formule: U is de opgewekte spanning, L de zelfinductie en dI/dt de verandering van de stroom in de tijd.
Zelfinductie

Inductie toegepast bij inductieverwarming

Bij inductieverwarming loopt een hoogfrequente wisselstroom door een speciaal gewikkelde koperen spoel. Deze elektrische stroom wekt direct een wisselend magnetisch veld op. In een geleidend metalen werkstuk binnen dit veld ontstaan vervolgens lokale wervelstromen. Door de natuurlijke elektrische weerstand van het geplaatste materiaal wordt de energie van deze stromen efficiënt omgezet in warmte.

De specifieke vorm van de spoel en de exacte positie van het werkstuk bepalen daarnaast in belangrijke mate waar de warmte precies ontstaat. Lees meer over toegepaste spoel ontwerpen.

Toegepaste inductieverwarming

Verschillende inductiespoelen

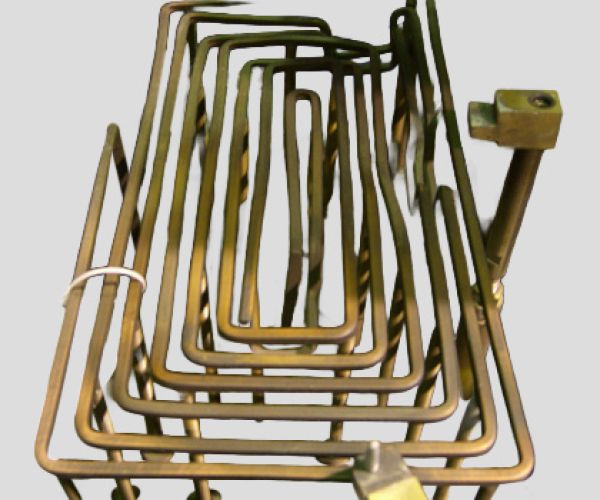

maat gevormde inductie spoel wisselend magnetisch veld
Op maat gevormde inductiespoel.

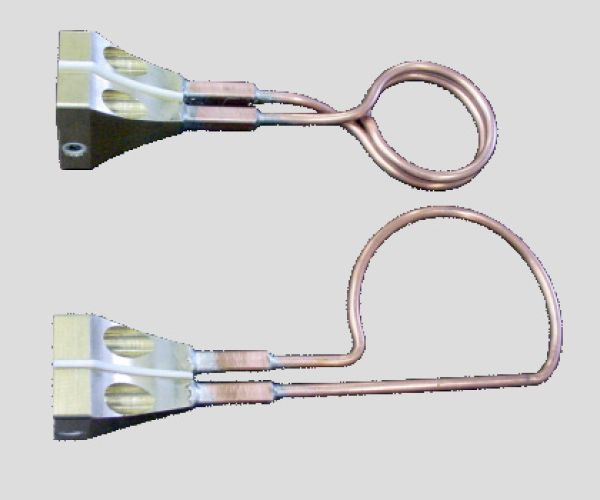

rechthoekige spoelen inductie verwarmen met wisselstroom
Rechthoekige spoelen.

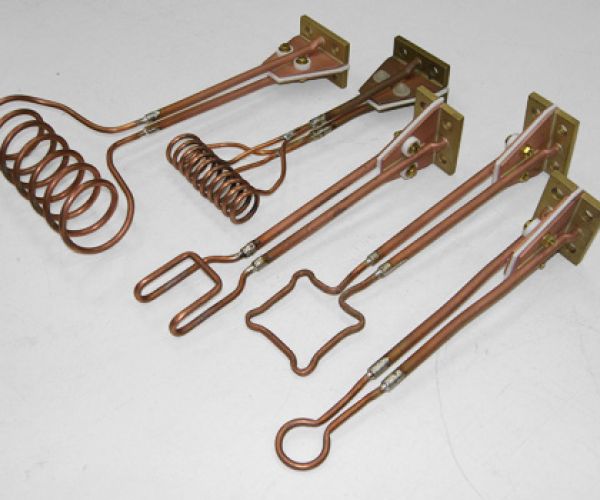

selectie verschillende lusvormen voor verwarmen met magnetisch veld
Verschillende lusvormen.

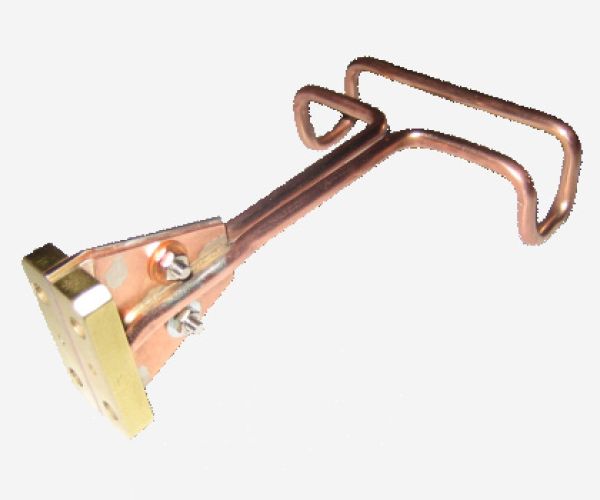

diverse spoelgeometrieen voor inductie verwarmen van metalen
Diverse spoelgeometrieën.
Spoelselectie

Samengevat

Inductie vormt de basis van transformatoren, generatoren en inductieverwarming. Een veranderend magnetisch veld wekt een spanning op; in een gesloten elektrisch geleidende kring kan daardoor stroom en warmte ontstaan.
